齿轮油泵的分类与齿轮油泵的结构

点击次数：4698 来源网站：发布时间：2011-11-23

齿轮泵的分类,齿轮泵的结构,齿轮油泵的结构

齿轮泵依靠齿轮在相互啮合过程中所引起的工作空间容积的变化来输送液体。齿轮油泵工作空间由泵体、侧盖及齿轮的各齿间槽构成，啮合的齿A、C、B将此空间分隔成吸人腔和排出腔，当一对齿轮按图示方向转动时，位于吸入腔的齿C逐渐退出啮合，使吸人腔的容积逐渐增大，压力降低，液体沿流人管进入吸入腔，直至充满整个齿间。随着齿轮的转动，进入齿轮问的液体被带至排出腔，此时由于8的啮人，占据了齿部的容积，使排出腔的容积变小，液体即被强行排出。

齿轮输油泵结构简单，制造容易，能自吸，工作可靠，维护方便，但流量和压力脉动大，噪声也较大。

齿轮油泵的分类和齿轮油泵的结构

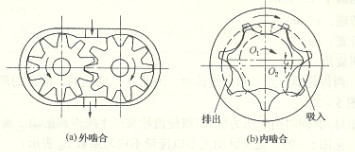

齿轮泵可分为外啮合和内啮合两种，参见图5—21。外啮合齿轮泵有直齿、斜齿、人齿等几种齿轮，一般采用渐开线齿形，内啮合齿轮泵采用圆弧一摆线齿形或渐开线齿形。

图5—21齿轮泵啮合分类

外啮合齿轮泵的齿轮数目两齿轮常用，内啮合只有两齿轮一种。齿轮泵适用于输送不含固体颗粒的各种液体，可作滑油泵、燃油泵、输液泵和液压传动装置中的液压泵，输送液体的粘度高可达5×105cSt。
