离心泵叶轮的类型,离心泵叶轮的作用

  离心泵叶轮的作用是把能量传递给液体的具有叶片的旋转体。它的几何形状、尺寸、所用材料和加工工艺等对泵的性能有着决定性的影响，所以它是离心泵的核心。

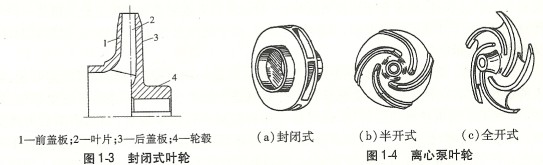

   管道离心泵一般采用封闭式叶轮，它由前盖板、叶片、后盖板和轮毂组成，如图1-3、图1一4(a)所示。前、后盖板之间装有4~12个向后弯曲的圆柱或扭曲形叶片。叶片的主要作用是传递能量。叶片和盖板的内壁构成了弯曲的槽道，称为叶槽。叶轮前盖板中有一个进水口，当叶轮旋转时，水从进水口吸入，在惯性离心力的作用下，水流经叶槽从叶轮的四周甩出，所以水在叶轮中的流动方向是轴向进水、径向出水。前、后盖板不全的叶轮称为开式叶轮，其中只有后盖板的叶轮称为半开式叶轮，如图l一4(b)所示；前、后盖板都没有或只有很短后盖板的叶轮称为全开式叶轮，如图l一4(c)所示。

  离心泵叶轮的类型叶轮型式、形状和尺寸是根据水力设计并通过模型试验决定的，同时应能满足强度的要求。农用泵叶轮的材料多为铸铁，也可采用铸铜．大流量离心泵一般采用铸钢。叶轮铸件质量应符合要求，铸件不得有影响机械性能的铸造缺陷，叶槽要光洁平整，清砂除刺，否则会影响泵的性能和叶轮使用寿命。加工好的叶轮要做静平衡试验；消除不平衡重量，避免运行时水泵发生振动。
    离心泵在运行时，叶轮前、后盖板外侧与泵体的间隙中充满了从叶轮中排出的有一定压力的液体，由于叶轮后盖板受排出液体作用的面积大于前盖板．因此产生了一个指向入口方向的轴向力，此力会使叶轮和泵轴发生向吸人方向的窜动，叶轮与泵体发生摩擦，造成零件损坏。因此，必须设法平衡或消除作用在叶轮的轴向力。对于单级离心泵，常在叶轮后盖板靠近轮毂处开一个平衡孔，并在后盖板上加装密封环。泵工作时．后盖扳密封圈内的液体与吸入口相通，其压力与吸人口压力相近，使叶轮两侧的压力大致平衡．少部分未被平衡的轴向力由轴承承受。但是，开了平衡孔后，水泵的效率有所降低，这种方法只适用于小型单级单吸离心泵。此外，还可在叶轮后盖板处用平衡管或采用加做平衡筋板的方法，使叶轮两侧压为达到平衡。
