     自耦降压启动控制柜是利用自耦变压器来降低启动时加在电动机定子绕组上的电压，达到限制启动电流的目的。

  可以根据电动机启动时负载的大小选择60％和80％电源电压。潜水泵中常用XJ01型自动控制补偿器作降压启动。

    (1)自耦降压启动控制柜组成

    整个电路由主电路、控制电路和指示电路三部分组成，如图3—35所示。

(2)自耦降压启动控制柜工作过程

合上组合开关，按下启动按钮SB2，交流接触器KM1的线圈电路被接通，则：

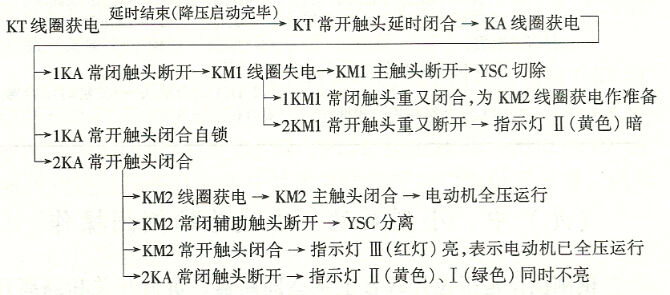

    2)自耦降压启动控制柜正常运转

    当电动机的转速上升至接近额定值时，降压启动完毕，为使电动机获得较大的转矩，将自耦变压器自动切除，

     使电动机在额定电压下运转。

    3)自耦降压启动控制柜停止

    按下停止按钮sBl，电路中仅指示电路的I(绿色)亮，表示电动机处于停转状态。

    (3)自耦降压启动控制柜故障排除(见表3—5)

自耦变压器降压启动故障排除    表3—5
