螺杆泵构造图及优点_螺杆泵工作原理_螺杆泵的安装使用和维护
点击次数:24985 来源网站: 发布时间:2015-08-24

螺杆泵构造图,螺杆泵工作原理,螺杆泵的安装

 在煤炭分选加工过程中,除经常使用渣浆泵、清水泵等泵类备外,还要少量使用螺杆泵、齿轮泵等设备,故在此也作一般介绍。

一、螺杆泵的优点

    螺杆泵的优点是可以用于输送固体浓度高达70%~75%的浓度、高粘度矿浆,缺点是设备磨损大,寿命较短。

    由于选煤厂生产中需要输送的矿浆(煤泥水或重介悬浮液)浓主通常低于45%~50%,使用渣浆泵就能满足生产需要,因此,在选煤过程中很少使用螺杆泵。

    但是在洁净煤生产的另一个分支一水煤浆的制备、生产、输主过程中,由于水煤浆的浓度高达65%~73%,并且其粘度很大-手通的渣浆泵已经不能满足生产需要,因此,常常采用螺杆泵输送水煤浆产品。

二、螺杆泵工作原理

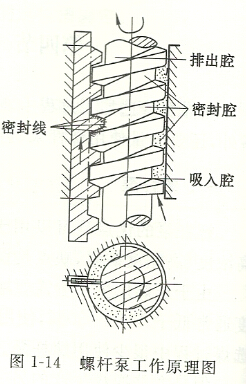

    螺杆泵是依靠螺杆相互啮合空间的容积变化来输送液体(),属于容积式泵。当螺杆转动时吸腔一端的密封线连续地向排出腔一端做轴向移动,使吸人腔的容积增大,压力降低,液体)在压差作用下沿吸人管进入吸人腔。随着螺杆的转动,密封腔内的液体连续而均匀地沿轴向移动到排出腔,由于排出腔一端的容积逐渐缩小,因此,将液体(矿浆)排出。其螺杆泵工作原理见图1-14

三、螺杆泵构造图

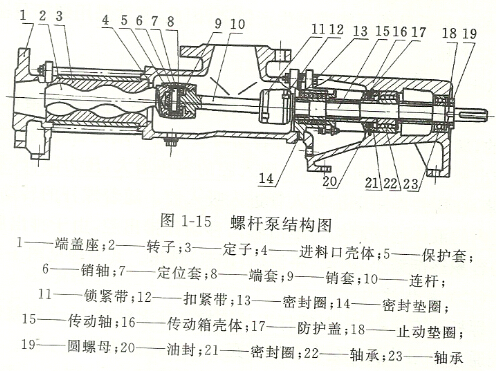

    杆泵有单螺杆、双螺杆以及多螺杆等多种型式,水煤浆制备通常使用单螺杆泵和双螺杆泵。其螺杆泵构造图见图1-15

螺杆泵构造图

  四、螺杆泵的安装

    杆泵的起吊、安装前检查以及安装要求与渣浆泵、管道泵等基本相同,在此不再详述。但在安装时,应特别注意以下几点:

(1、在安装泵的管道、阀门之前,泵的吸人管道必须冲洗干净,以防止异物掉人泵内损坏零件。

    (2)组装泵和减速装置以及电动机时.必须严格注意它们之间的同心度.水平及垂直两个方向般应控制在0.10.3mm的范围内。

    (3)泵的底座必须用螺栓固定在基座上,不得松动和歪斜。

(4)螺杆泵在首次使用前,应用手和辅助具转动泵轴几次。

5螺杆泵的进料管道和出料管道连接到泵上时,应在接头处放密封垫片,出料管道的连接必须考虑到螺杆泵的维修方便,留有一定的检修距离。

    (6)进料管道和出料管道的管径应尽可能接近泵的进出口口径

五、螺杆泵使用和维护

    (1)螺杆泵不允许在没有液体(矿浆)的情况下启动,否则将损坏泵的定子。

    (2)应注意螺杆泵的旋转方向必须正确。

    (3)螺杆泵启动前,出料管道和进料管道上所有阀门必须打开。

    (4)螺杆泵如果长期停用,应放掉泵体内的液体(矿浆),最好抽出泵的转子。对于水煤浆制备系统而言,在泵再次使用时必须专洗泵和管道,防止水煤浆堵塞管道,造成启动时过载。

    (5)螺杆泵的进、出料管道必须设置清洗和放料系统,清洗最好采用高压风和清水联合进行。

    (6)在螺杆泵运行时,如果发生振动、异常声响等不正常情况.立该立即停车,检查原因,排除故障。

    (7)螺杆泵不允许长期在烈日下暴晒。

    (8)螺杆泵减速装置、传动箱等使用半年时,应进行清洗以及更换润滑油。

相关产品系列可以查看螺杆泵型号
