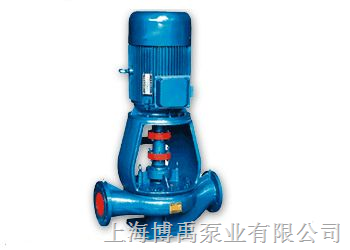

便拆式管道泵_ISGB立式便拆式管道泵
放大图片
产品名称: 便拆式管道泵_ISGB立式便拆式管道泵
产品型号: ISGB
产品特点: 便拆式管道泵,立式便拆式管道泵,ISGB便拆式管道泵供输送清水及物理性质似清水的其它液体之用,使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环增压及设备配套等。
产品报价: 0
便拆式管道泵_ISGB立式便拆式管道泵详细资料:

便拆式管道泵,立式便拆式管道泵,ISGB便拆式管道泵

ISGB便拆式管道泵概述

ISGBIRGB便拆式管道泵是在管道离心泵基础上开发成功的一种结构新颖、技术的泵类产品。该立式泵特别是在整体结构上进行大胆突破设计,采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长轴支撑的不足之处;叶轮、泵体采用现代化水力模型设计制造,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构解决了更换大功率水泵的轴承,机械密封、叶轮、泵轴的难题。该便拆式管道泵与同类同类产品相比,具有运转更平稳,使用寿命长,配套更方便,维护保养更轻松等无可代替的优点。在立式泵系列产品中属同类,各项技术居同类,是替代ISG管道离心泵、IS型单级单吸离心泵 、SH型双吸离心泵等常规离心泵的理想产品。

ISGB便拆式管道泵型号意义

ISGB便拆式管道泵使用范围:

1ISGB便拆式管道泵供输送清水及物理性质似清水的其它液体之用,使用介质温度不超过80,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环增压及设备配套等。
2IRGB热水循环管道泵,适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵,使用介质温度不超过120
3IHGB不锈钢管道泵,适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体,介质温度为-20+120
4YGB立式管道油泵供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20+120

ISGB便拆式管道泵结构说明:

1
泵体
6
防气阀
2
叶轮螺母
7
泵盖
3
叶轮
8
4
机械密封
9
电机
5
挡水圈















ISGB便拆式管道泵产品特点
  1.立式便拆式管道泵立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式离心泵新的美感,使产品焕发艺术的魅力,可以和同类著名厂家立式泵媲美。
  2.立式便拆式管道泵配用同类著名厂家生产的低速Y系列标准通用电机,运行平稳、噪音极低。

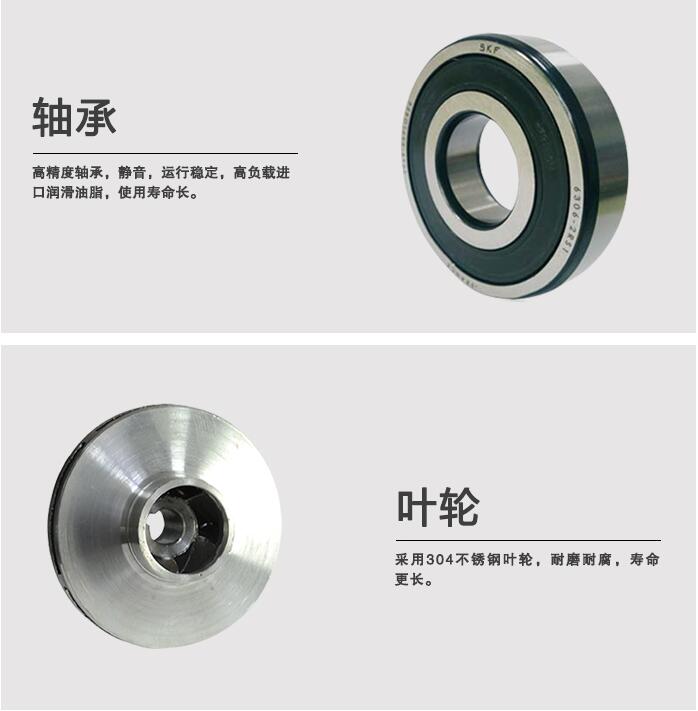

  3.立式便拆式管道泵轴承采用著名品牌精密轴承,精度高、可靠性好,寿命长。
  4.立式便拆式管道泵叶轮采用90年代可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。
  5.立式便拆式管道泵电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。
  6.立式便拆式管道泵可拆卸爪型弹性联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。
  7.立式便拆式管道泵机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压、运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
  8.立式便拆式管道泵泵盖结构设计独特,只要卸下爪型弹性联轴器、泵盖螺母,即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

ISGB便拆式管道泵性能参数:



型 号

流 量Q

扬程
m

效率
%

转速
r/min

电机功率
KW

允许汽蚀余量
m

m3/h

l/s

ISGB40-100

6.3

1.75

12.5

54

2900

0.55

2.3

ISGB40100A

5.6

1.56

10

52

2900

0.37

2.3

ISGB40-125

6.3

1.75

20

46

2900

1.1

2.3

ISGB40-125A

5.6

1.56

16

45

2900

0.75

2.3

ISGB40-160

6.3

1.75

32

40

2900

2.2

2.3

ISGB40-160A

5.9

1.64

28

39

2900

1.5

2.3

ISGB40-160B

5.5

1.53

24

38

2900

1.1

2.3

ISGB40-200

6.3

1.75

50

33

2900

4

2.3

ISGB40-200A

5.9

1.64

44

31

2900

3

2.3

ISGB40-200B

5.3

1.47

36

29

2900

2.2

2.3

ISGB40-250

6.3

1.75

80

28

2900

7.5

2.3

ISGB40-250A

5.9

1.64

70

28

2900

5.5

2.3

ISGB40-250B

5.5

1.53

60

27

2900

4

2.3

ISGB40-100I

12.5

3.47

12.5

62

2900

1.1

2.3

ISGB40-100IA

11

3.05

10

60

2900

0.75

2.3

ISGB40-125I

12.5

3.47

20

58

2900

1.5

2.3

ISGB40-125IA

11

3.05

16

57

2900

1.1

2.3

ISGB40-160I

12.5

3.47

32

52

2900

3

2.3

ISGB40-160IA

11.7

3.25

28

51

2900

2.2

2.3

ISGB40-160IB

10.4

2.89

22

50

2900

1.5

2.3

ISGB40-200I

12.5

3.47

50

46

2900

5.5

2.3

ISGB40-200IA

11.7

3.25

44

45

2900

4

2.3

ISGB40-200IB

10.6

2.94

36

44

2900

3

2.3

ISGB40-250I

12.5

3.47

80

38

2900

11

2.3

ISGB40-250IA

11.6

3.22

70

38

2900

7.5

2.3

ISGB40-250IB

10.8

3.0

60

37

2900

7.5

2.3

ISGB40-250IC

10.0

2.78

52

36

2900

5.5

2.3

ISGB50-100

12.5

3.47

12.5

62

2900

1.1

2.3

ISGB50-100A

11

3.05

10

60

2900

0.75

2.3

ISGB50-125

12.5

3.47

20

58

2900

1.5

2.3

型 号

流 量Q

扬程
m

效率
%

转速
r/min

电机功率
KW

允许汽蚀余量
m

m3/h

l/s

ISGB50-125A

11

3.05

16

57

2900

1.1

2.3

ISGB50-160

12.5

3.47

32

52

2900

3

2.3

ISGB50-160A

11.7

3.25

28

51

2900

2.2

2.3

ISGB50-160B

10.4

2.89

22

50

2900

1.5

2.3

ISGB50-200

12.5

3.47

50

46

2900

5.5

2.3

ISGB50-200A

11.7

3.25

44

45

2900

4

2.3

ISGB50-200B

10.6

2.94

36

44

2900

3

2.3

ISGB50-250

12.5

3.47

80

38

2900

11

2.3

ISGB50-250A

11.6

3.22

70

38

2900

7.5

2.3

ISGB50-250B

10.8

3.0

60

37

2900

7.5

2.3

ISGB50-250C

10.0

2.78

52

36

2900

5.5

2.3

ISGB50-100I

25

6.94

12.5

69

2900

1.5

2.5

ISGB50-100IA

22.3

6.19

10

67

2900

1.1

2.5

ISGB50-125I

25

6.94

20

68

2900

3

2.5

ISGB50-125IA

22.3

6.19

16

66

2900

2.2

2.5

ISGB50-160I

25

6.94

32

63

2900

4

2.5

ISGB50-160IA

23.4

6.5

28

62

2900

4

2.5

ISGB50-160IB

21.6

6.0

24

58

2900

3

2.5

ISGB50-200I

25

6.94

50

58

2900

7.5

2.5

ISGB50-200IA

23.5

6.53

44

57

2900

7.5

2.5

ISGB50-200IB

21.8

6.06

38

55

2900

5.5

2.5

ISGB50-250I

25

6.94

80

50

2900

15

2.5

ISGB50-250IA

23.4

6.5

70

50

2900

11

2.5

ISGB50-250IB

21.6

6.0

60

49

2900

11

2.5

ISGB50-315I

25

6.94

125

40

2900

30

2.5

ISGB50-315IA

23.7

6.58

113

40

2900

22

2.5

ISGB50-315IB

22.5

6.25

101

39

2900

18.5

2.5

ISGB50-315IC

20.6

5.72

85

38

2900

15

2.5

ISGB65-100

25

6.94

12.5

69

2900

1.5

2.5

ISGB65-100A

22.3

6.19

10

67

2900

1.1

2.5

ISGB65-125

25

6.94

20

68

2900

3

2.5

ISGB65-125A

22.3

6.19

16

66

2900

2.2

2.5

ISGB65-160

25

6.94

32

63

2900

4

2.5

ISGB65-160A

23.4

6.5

28

62

2900

4

2.5

ISGB65-160B

21.6

6.0

24

58

2900

3

2.5

ISGB65-200

25

6.94

50

58

2900

7.5

2.5

ISGB65-200A

23.5

6.53

44

57

2900

7.5

2.5

ISGB65-200B

21.8

6.06

38

55

2900

5.5

2.5

ISGB65-250

25

6.94

80

50

2900

15

2.5

ISGB65-250A

23.4

6.5

70

50

2900

11

2.5

ISGB65-250B

21.6

6.0

60

49

2900

11

2.5

ISGB65-315

25

6.94

125

40

2900

30

2.5

ISGB65-315A

23.7

6.58

113

40

2900

22

2.5

ISGB65-315B

22.5

6.25

101

39

2900

18.5

2.5

ISGB65-315C

20.6

5.72

85

38

2900

15

2.5

ISGB65-100I

50

13.9

12.5

73

2900

3

3.0

ISGB65-100IA

44.7

12.4

10

72

2900

2.2

3.0

ISGB65-125I

50

13.9

20

72.5

2900

5.5

3.0

型 号

流 量Q

扬程
m

效率
%

转速
r/min

电机功率
KW

允许汽蚀余量
m

m3/h

l/s

ISGB65-125IA

45

12.5

16

71

2900

4

3.0

ISGB65-160I

50

13.9

32

71

2900

7.5

3.0

ISGB65-160IA

46.7

13.0

28

70

2900

7.5

3.0

ISGB65-160IB

43.3

12.0

24

69

2900

5.5

3.0

ISGB65-200I

50

13.9

50

67

2900

15

3.0

ISGB65-200IA

47

13.1

44

66

2900

11

3.0

ISGB65-200IB

43.5

12.1

38

65

2900

7.5

3.0

ISGB65-250I

50

13.9

80

59

2900

22

3.0

ISGB65-250IA

46.7

13.0

70

59

2900

18.5

3.0

ISGB65-250IB

43.3

12.0

60

58

2900

15

3.0

ISGB65-315I

50

13.9

125

54

2900

37

3.0

ISGB65-315IA

46.5

12.9

110

54

2900

30

3.0

ISGB65-315IB

44.5

12.4

100

53

2900

30

3.0

ISGB65-315IC

41

11.4

85

51

2900

22

3.0

ISGB80-100

50

13.9

12.5

73

2900

3

3.0

ISGB80-100A

44.7

12.5

10

72

2900

2.2

3.0

ISGB80-125

50

13.9

20

72.5

2900

5.5

3.0

ISGB80-125A

45

12.5

16

71

2900

4

3.0

ISGB80-160

50

13.9

32

71

2900

7.5

3.0

ISGB80-160A

46.7

13.0

28

70

2900

7.5

3.0

ISGB80-160B

43.3

12.0

24

69

2900

5.5

3.0

ISGB80-200

50

13.9

50

67

2900

15

3.0

ISGB80-200A

47

13.1

44

66

2900

11

3.0

ISGB80-200B

43.5

12.1

38

65

2900

7.5

3.0

ISGB80-250

50

13.9

80

59

2900

22

3.0

ISGB80-250A

46.7

13.0

70

59

2900

18.5

3.0

ISGB80-250B

43.3

12.0

60

58

2900

15

3.0

ISGB80-315

50

13.9

125

54

2900

37

3.0

ISGB80-315A

46.5

12.9

110

54

2900

30

3.0

ISGB80-315B

44.5

12.4

100

53

2900

30

3.0

ISGB80-315C

41

11.4

85

51

2900

22

3.0

ISGB80-350

50

13.9

150

66

2900

55

3.0

ISGB80-350A

44.5

12.4

142

65

2900

45

3.0

ISGB80-350B

41

11.4

135

62

2900

37

3.0

ISGB80-100I

100

27.8

12.5

76

2900

5.5

4.5

ISGB80-100IA

89

24.7

10

74

2900

4

4.5

ISGB80-125I

100

27.8

20

76

2900

11

4.5

ISGB80-125IA

89

24.7

16

74

2900

7.5

4.5

ISGB80-160I

100

27.8

32

76

2900

15

4.5

ISGB80-160IA

93.5

26.0

28

74

2900

11

4.5

ISGB80-160IB

86.6

24.1

24

72

2900

11

4.5

ISGB80-200I

100

27.8

50

74

2900

2

4.5

ISGB80-200IA

93.5

26.0

44

73

2900

18.5

4.5

ISGB80-200IB

87

24.2

38

71

2900

15

4.5

ISGB80-250I

100

27.8

80

69

2900

37

4.5

ISGB80-250IA

93.5

26.0

70

68

2900

30

4.5

ISGB80-250IB

87

24.2

60

66

2900

30

4.5

ISGB80-315I

100

27.8

125

66

2900

75

4.5

型 号

流 量Q

扬程
m

效率
%

转速
r/min

电机功率
KW

允许汽蚀余量
m

m3/h

l/s

ISGB80-315IA

95

26.4

113

66

2900

55

4.0

ISGB80-315IB

90

25

101

65

2900

45

4.0

ISGB80-315IC

82

22.8

85

63

2900

37

4.0

ISGB100-100

100

27.8

12.5

76

2900

5.5

4.5

ISGB100-100A

89

47

10

74

2900

4

4.5

ISGB100-125

100

27.8

20

76

2900

11

4.5

ISGB100-125A

89

24.7

16

74

2900

7.5

4.5

ISGB100-160

100

27.8

32

76

2900

15

4.5

ISGB100-160A

93.5

26.0

28

74

2900

11

4.5

ISGB100-160B

86.6

24.1

24

72

2900

11

4.5

ISGB100-200

100

27.8

50

74

2900

22

4.0

ISGB100-200A

93.5

26.0

44

73

2900

18.5

4.0

ISGB100-200B

87

24.2

38

71

2900

15

4.0

ISGB100-250

100

27.8

80

69

2900

37

4.0

ISGB100-250A

93.5

26.0

70

68

2900

30

4.0

ISGB100-250B

87

24.2

60

66

2900

30

4.0

ISGB100-315

100

27.8

125

66

2900

75

4.0

ISGB100-315A

95

26.4

113

66

2900

55

4.0

ISGB100-315B

90

25

101

65

2900

45

4.0

ISGB100-315C

82

22.8

85

63

2900

37

4.0

ISGB100-100I

160

44.4

12.5

73

2900

11

4.5

ISGB100-125I

160

44.4

20

74

2900

15

4.5

ISGB100-125IA

140

39

17

72

2900

11

4.5

ISGB100-160I

160

44.4

32

32

2900

22

5.6

ISGB100-160IA

140

39

28

28

2900

18.5

5.0

ISGB100-200I

100

44.4

50

50

2900

37

5.2

ISGB100-200IA

140

39

45

45

2900

30

4.5

ISGB100-200IB

100

27.8

40

40

2900

22

4.5

ISGB100-250I

160

44.4

80

80

2900

55

4.8

ISGB100-250IA

140

39

72

72

2900

45

4.5

ISGB100-250IB

100

27.8

65

65

2900

37

4.5

ISGB100-350

100

27.8

150

150

2900

90

4.0

ISGB100-350A

87

24.2

142

142

2900

75

4.0

ISGB100-350B

82

22.8

135

135

2900

55

4.0

ISGB125-100

160

44.4

12.5

12.5

2900

11

4.0

ISGB125-100A

143

39.7

10

10

2900

7.5

4.0

ISGB125-125

160

44.4

20

20

2900

15

4.0

ISGB125-125A

143

39.7

16

16

2900

11

4.0

ISGB125-160

160

44.4

32

32

2900

22

4.0

ISGB125-160A

150

41.7

28

28

2900

18.5

4.0

ISGB125-160B

138

38.3

24

24

2900

15

4.0

ISGB125-200

160

44.4

50

50

2900

37

5.5

ISGB125-200A

150

41.7

44

44

2900

30

5.5

ISGB125-200B

138

38.3

37.5

37.5

2900

22

5.5

ISGB125-250

160

44.4

80

80

2900

55

5.0

ISGB125-250A

150

41.7

70

70

2900

45

5.5

ISGB125-250B

83
138
166

21.7
38.3
46.1

65
60
55

73
73
73

2900

37

5.5

430

ISGB125-215

96
160
192

26.7
44.7
53.3

133
125
119

70
70
70

2900

90

5.0

790

ISGB125-315A

90
150
180

25
41.7
50

117
110
104.6

70
70
70

2900

75

5.0

710

ISGB125-315B

86
143
172

23.9
39.7
47.8

106.4
100
95.2

69
69
69

2900

75

5.0

705

ISGB125-315C

80.5
134
161

22.4
37.2
44.7

96
88
86

67
67
67

2900

55

5.0

585

ISGB150-125

96
160
192

26.7
44.4
53.3

22.6
24
17

66
76
76

2900

11

4.0

210

ISGB150-125A

90
150
180

25
41.7
50

18
16
13.6

77
77
77

2900

7.5

4.0

130

ISGB150-160

96
160
192

26.7
44.4
53.3

36
32
27

75
75
75

2900

22

4.0

270

ISGB150-160A

90
150
180

25
41.7
50

32
28
23.5

76
76
76

2900

18.5

4.0

230

ISGB150-160B

84
141
168

23.3
39
46.7

27
24
21

73
73
73

2900

15

4.0

220

ISGB150-200
